Ce înseamnă PN10, PN16 și PN25 la robineți industriali

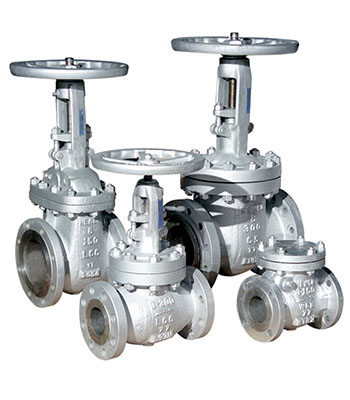

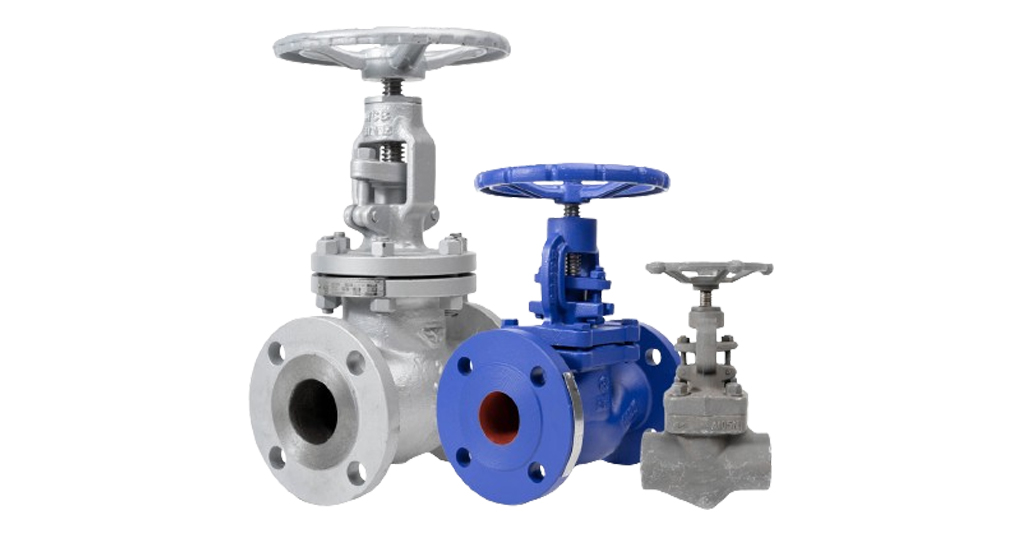

Ce înseamnă PN10, PN16 și PN25 la robineți industriali – Dacă lucrezi în domeniul instalațiilor industriale, este imposibil să nu te fi lovit de marcajul PN ștanțat pe corpul robineților sau pe flanșe.

Deși pare un detaliu minor, acesta este „codul de siguranță” al oricărui sistem sub presiune. 🛡️

Iată tot ce trebuie să știi despre PN10, PN16 și PN25, explicat pe înțelesul tuturor.

Ce înseamnă, de fapt, PN? 🤔 – Ce înseamnă PN10, PN16 și PN25 la robineți industriali

Abrevierea PN vine din limba franceză (Pression Nominale) sau germană (Nenndruck) și se traduce prin Presiune Nominală.

Aceasta reprezintă o clasificare numerică utilizată ca referință pentru rezistența componentelor unei instalații (robineți, flanșe, țevi).

Cifra care urmează după literele PN indică presiunea maximă de lucru permisă, măsurată în bari, la o temperatură de referință de 20°C.

💡 Regulă simplă: PN16 înseamnă că robinetul este proiectat să reziste la o presiune de 16 bari atunci când temperatura fluidului este de 20°C.

Analiza pe categorii: PN10 vs. PN16 vs. PN25 📊 – Ce înseamnă PN10, PN16 și PN25 la robineți industriali

Diferența dintre aceste clase nu constă doar în presiunea suportată, ci și în robustețea construcției (grosimea pereților) și configurația de montaj.

🔹 PN10: Presiune Joasă

• Presiune maximă: 10 bari.
• Utilizare: Sisteme de alimentare cu apă menajeră, irigații, piscine și instalații de canalizare prin pompare. 💧
• Caracteristici: Sunt robineți mai ușori și mai economici.

🔹 PN16: Standardul Industrial

• Presiune maximă: 16 bari.
• Utilizare: Este cel mai utilizat standard în Europa pentru rețelele municipale de apă, sisteme de încălzire centralizată (HVAC) și procese industriale ușoare. 🏢
• Caracteristici: Oferă un echilibru perfect între cost și siguranță pentru majoritatea aplicațiilor comerciale.

🔹 PN25: Presiune Ridicată

• Presiune maximă: 25 bari.
• Utilizare: Linii de transport pentru abur, stații de pompare de mare putere, instalații anti-incendiu (sprinklere) în clădiri foarte înalte sau procese chimice grele. 🔥
• Caracteristici: Robineții sunt mult mai masivi, fabricați din materiale mai rezistente (oțel carbon sau fontă ductilă superioară).

⚠️ Atenție la Capcana Temperaturii! 🌡️ – Ce înseamnă PN10, PN16 și PN25 la robineți industriali

Aceasta este cea mai comună greșeală: presiunea maximă admisă scade pe măsură ce temperatura fluidului crește.

De exemplu, un robinet marcat cu PN16 poate rezista la 16 bari dacă apa are 20°C.

Dacă însă prin acea țeavă trece ulei încins la 150°C, rezistența metalului scade, iar robinetul ar putea ceda dacă presiunea depășește 12-13 bari.

Întotdeauna verifică diagrama Presiune-Temperatură furnizată de producător în fișa tehnică! 📉

Compatibilitatea Flanșelor: Pot fi combinate? 🛠️

Aici apare deseori confuzia la montaj.

Dimensiunile exterioare ale robineților pot fi identice, dar numărul și poziția găurilor de prindere (flanșarea) diferă:

1. PN10 și PN16: La dimensiuni mici (până la DN150), flanșele au adesea același număr de găuri și același diametru de dispunere. Totuși, de la DN200 în sus, sunt diferite și nu se potrivesc.
2. PN25: Are aproape întotdeauna un număr mai mare de șuruburi sau șuruburi mai groase față de PN10/16. Nu încerca niciodată să forțezi montarea unui robinet PN10 într-o rețea PN25! ❌

Specificație	PN10	PN16	PN25
Presiune (bari)	10 bar	16 bar	25 bar
Rezistență	Medie	Bună	Foarte Ridicată
Aplicații	Apă rece, canalizare	Încălzire, industrie	Abur, stații pompare

Concluzie: Ce să alegi? 🧐

Alegerea corectă a clasei PN te ajută să eviți două extreme:

1. Subdimensionarea: Pericol de explozie, scurgeri și avarii costisitoare. 💥
2. Supradimensionarea: Cheltuieli inutile (un robinet PN25 este mult mai scump decât unul PN10). 💸

Înainte de a cumpăra, verifică presiunea maximă pe care o poate genera pompa ta și adaugă o marjă de siguranță de cel puțin 20%! 🏗️🔝

Ai nevoie de ajutor pentru a identifica ce PN se potrivește pentru un anumit tip de fluid sau diametru de conductă?
