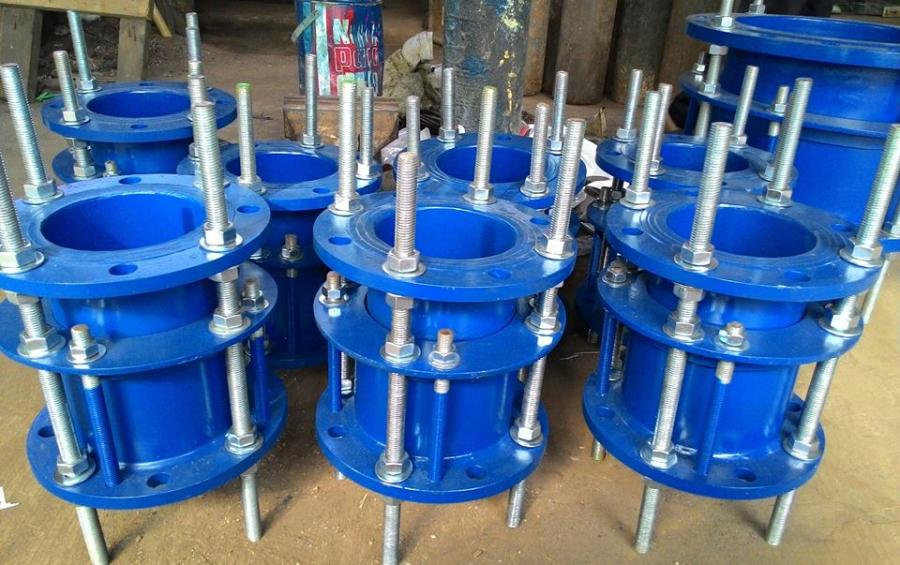

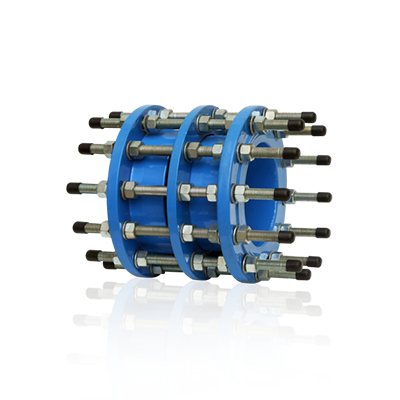

Compensator de montaj cu tiranți

Compensator de montaj cu tiranți – În sistemele moderne de transport al fluidelor – apă, abur, gaze industriale, aer comprimat sau fluide tehnice – flexibilitatea conductelor și siguranța îmbinărilor sunt esențiale.

Variabilitatea temperaturilor, vibrațiile, presiunile ridicate și mișcările structurale pot genera tensiuni semnificative în instalații.

De aceea, un echipament crucial pentru protejarea conductelor este compensatorul de montaj cu tiranți.

Acesta nu este doar un dispozitiv de preluare a variațiilor dimensionale, ci o componentă vitală în protecția rețelelor, asigurând stabilitate, etanșeitate și durabilitate.

Ce este un compensator de montaj cu tiranți? – Compensator de montaj cu tiranți

Un compensator de montaj (sau de poziționare) este un element utilizat pentru ajustarea și corectarea lungimilor conductelor în timpul instalării, permițând conectarea precisă a componentelor fără tensiuni suplimentare.

În varianta cu tiranți, acest compensator include:

• un burduf metalic (din oțel inoxidabil AISI 304/316),
• tiranți de limitare care controlează mișcările axiale,
• flanșe sau capete sudabile pentru integrarea în linie.

Rolul tiranților

Tiranții au funcții multiple:

1. Limitează cursa axială a burdufului, prevenind suprasolicitările.
2. Preiau forțele de presiune, reducând efectele asupra echipamentelor din amonte și aval.
3. Asigură îmbinarea precisă a conductelor, fără tensiuni mecanice.

Prin urmare, compensatorul de montaj cu tiranți adaugă atât flexibilitate, cât și protecție structurală.

---

De ce sunt necesari compensatorii de montaj în conducte? – Compensator de montaj cu tiranți

În realitate, conductele și echipamentele nu se aliniază perfect.

Devierea chiar și cu câțiva milimetri poate provoca:

• tensiuni mecanice,
• deformări,
• scăderea duratei de viață,
• forțare la montaj,
• scurgeri la presiune.

Compensatorul de montaj elimină aceste probleme preluând:

• diferențele de lungime,
• erorile de aliniere,
• dilatațiile termice minore.

Când este prevăzut și cu tiranți, controlul devine mult mai sigur, fiind compatibil cu rețele unde există presiuni ridicate și sarcini dinamice.

Avantajele compensatorului de montaj cu tiranți

1. Compensează erorile de montaj

Este ideal pentru situațiile în care:

• conductele sunt prea scurte sau prea lungi,
• echipamentele nu sunt perfect aliniate,
• se dorește evitarea tăierii și ajustării repetate.

2. Protecție excelentă împotriva dilatărilor

Tiranții limitează deplasarea burdufului, prevenind avariile cauzate de dilatațiile axiale.

3. Preia vibrațiile și șocurile hidraulice

Burduful inoxidabil atenuează:

• pulsații de presiune,
• vibrații de la pompe,
• șocuri la pornire/oprire.

4. Crește durata de viață a conductelor și echipamentelor

Prin reducerea tensiunilor mecanice, crește fiabilitatea întregului sistem.

5. Ușurință în montaj și reglaj

Compensatorul poate fi ajustat rapid la lungimea necesară, reducând timpii de instalare.

6. Etanșeitate superioară

Burdufurile metalice sunt testate la presiune înaltă și sunt ideale pentru:

• apă rece/caldă,
• abur,
• aer comprimat,
• fluide industriale.

Unde se utilizează compensatorii de montaj cu tiranți?

Aceștia se regăsesc în aproape toate domeniile industriale:

1. Sisteme termice și HVAC

• transport apă caldă,
• încălzire centralizată,
• circuite închise sub presiune.

2. Centrale termice și stații de pompare

Absorb variațiile la echipamente mari (pompe, boilere, schimbătoare de căldură).

3. Industrie chimică și petrochimică

Pentru conducte care transportă fluide agresive sau la temperaturi variabile.

4. Aprovizionare cu apă și stații de tratare

La racorduri și zone unde conductele trebuie ajustate milimetric.

5. Industria navală și energetică

Rezistența la vibrații și variații termice îl face ideal pentru instalațiile navale și turbine.

Tipuri de compensatori cu tiranți

1. Compensator axial cu tiranți – Compensator de montaj cu tiranți

Preia doar mișcările axiale.

Este cel mai des întâlnit în montajele standard.

2. Compensator universal cu tiranți – Compensator de montaj cu tiranți

Are capacitatea de a absorbi:

• mișcări axiale,
• laterale,
• unghiulare.

Util pentru zonele unde conductele se deplasează în mai multe direcții.

3. Compensator cu tiranți de limitare (tie rods) – Compensator de montaj cu tiranți

Limitează presiunea internă, protejând flanșele și echipamentele învecinate.

4. Compensator de montaj cu flanșe reglabile – Compensator de montaj cu tiranți

Ideal în sisteme ce necesită conectare exactă la poziție.

Materiale utilizate

Compensatorii sunt fabricați din materiale premium:

Burduf inox

• AISI 304 – pentru temperaturi moderate.
• AISI 316 – pentru fluide agresive și temperaturi ridicate.

Flanșe

• oțel carbon,
• oțel inox,
• galvanizate.

Tiranți

• oțel tratat,
• inox (pentru aplicații corozive),
• prevăzuți cu piulițe pentru reglaj.

Cum se montează un compensator de montaj cu tiranți?

1. Se poziționează în aliniamentul conductei

Fără tensionare, fără forțare.

2. Se reglează tiranții

Aceștia sunt reglați pentru a controla cursa maximă admisă.

3. Se etanșează flanșele

Cu garnituri adecvate pentru presiune și temperatură.

4. Se verifică lipsa tensiunilor

Compensatorul nu trebuie să fie „forțat” să intre în poziție.

5. Se face presiunea de probă

Pentru verificarea burdufului și îmbinărilor.

Când este obligatoriu un compensator cu tiranți?

• la racorduri lângă pompe și echipamente grele,
• în zone unde conductele sunt supuse vibrațiilor,
• în sisteme cu presiuni ridicate,
• în instalații unde dilatațiile trebuie controlate strict,
• acolo unde deplasarea axială trebuie limitată pentru siguranță.

Beneficii economice – Compensator de montaj cu tiranți

• montaj mai rapid decât ajustările tradiționale ale conductei,
• reducerea riscului de avarie a echipamentelor scumpe,
• durată de viață mai mare a instalației,
• costuri minime de întreținere.

Concluzia Troiainstalatii.ro

Compensatorul de montaj cu tiranți este un element esențial în infrastructura modernă de conducte, asigurând:

• aliniere perfectă,
• absorbția dilatărilor,
• protecția echipamentelor,
• siguranță pe termen lung.

Robust, fiabil și versatil, acesta reprezintă cea mai sigură și eficientă soluție pentru conductele sub presiune și pentru sistemele industriale complexe.
