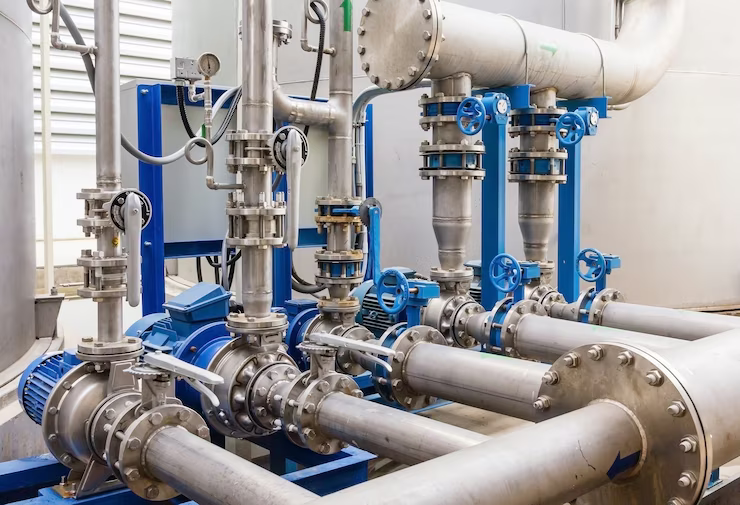

Cum alegi diametrul corect pentru un robinet industrial – Dimensionarea corectă a armăturilor industriale este o etapă critică în proiectarea oricărei instalații de transport al fluidelor.

O eroare în alegerea diametrului nominal (DN) poate genera nu doar ineficiență energetică.

Ci și degradarea accelerată a echipamentelor din cauza fenomenelor de cavitație sau eroziune.

În esență, un robinet nu trebuie ales strict după diametrul țevii, ci în funcție de caracteristicile hidraulice specifice ale punctului de montaj.

Analiza vitezei fluidului și a pierderilor de sarcină – Cum alegi diametrul corect pentru un robinet industrial

Primul pas în dimensionarea oricărui robinet este corelarea debitului necesar cu viteza admisibilă a fluidului în conductă.

---

O viteză prea mare induce pierderi de presiune excesive și zgomot, în timp ce o viteză prea mică poate duce la colmatarea robinetului sau la depuneri pe scaunul de etanșare.

Relația dintre debit și diametru – Cum alegi diametrul corect pentru un robinet industrial

Pentru a determina diametrul, utilizăm ecuația de continuitate: $Q = v \cdot A$, unde $Q$ este debitul, $v$ este viteza fluidului și $A$ este aria secțiunii transversale.

În practică, pentru lichide (apă), se recomandă menținerea vitezei în limitele $1.0 – 2.5 \, \text{m/s}$ pe refulare și $0.5 – 1.5 \, \text{m/s}$ pe aspirație.

Impactul coeficientului de debit (Kv/Cv) – Cum alegi diametrul corect pentru un robinet industrial

Fiecare robinet dispune de un coeficient de debit, notat de obicei cu $Kv$, care reprezintă debitul de apă (în $m^3/h$) ce trece printr-un robinet cu o cădere de presiune de 1 bar.

Alegerea diametrului trebuie să se bazeze pe necesitatea de a atinge capacitatea de debit cerută cu o pierdere de sarcină acceptabilă pentru pompa sau sistemul deservit.

Factori de influență în alegerea tipului de robinet – Cum alegi diametrul corect pentru un robinet industrial

Nu toți robineții se comportă la fel la același diametru nominal.

Structura internă a armăturii modifică drastic rezistența la curgere.

Motiv pentru care “DN-ul” nu este un parametru universal, ci trebuie raportat la tipul constructiv.

Robineți cu trecere totală versus trecere redusă – Cum alegi diametrul corect pentru un robinet industrial

Robineții cu bilă, de exemplu, oferă în varianta “full bore” aceeași secțiune cu cea a țevii.

Eliminând practic pierderea de sarcină suplimentară.

În schimb, robineții cu sertar sau ventil pot introduce rezistențe locale mai mari.

Necesitând uneori un diametru nominal mai mare pentru a compensa pierderea de presiune locală.

Fenomenul de cavitație în robineții de reglaj

Dacă robinetul este utilizat pentru a reduce presiunea (nu doar pentru izolare), trebuie verificată riscul de cavitație.

La un diametru prea mic, viteza fluidului prin orificiul de trecere crește critic.

Scăzând presiunea sub presiunea de vaporizare a lichidului, ceea ce va distruge rapid elementele interne ale robinetului.

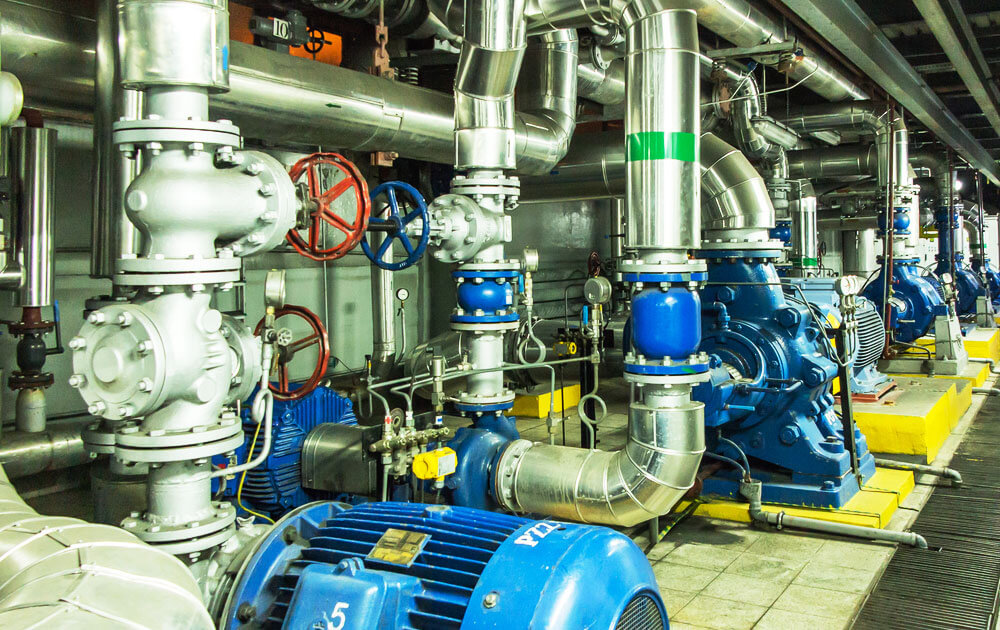

Verificarea și validarea selecției prin calcul hidraulic

Odată estimat diametrul teoretic, acesta trebuie validat prin calculul pierderilor de sarcină locale ($\Delta p$).

O dimensionare corectă înseamnă că robinetul trebuie să fie capabil să vehiculeze debitul maxim solicitat fără a forța pompa să lucreze în afara punctului de funcționare optim (BEP – Best Efficiency Point).

Evaluarea presiunii nominale (PN)

Diametrul (DN) nu poate fi separat de clasa de presiune (PN). Un robinet cu diametru mare, dar cu o clasă de presiune insuficientă, va ceda mecanic sub solicitările sistemului.

Este obligatoriu ca PN-ul robinetului să fie egal sau superior presiunii maxime de lucru a rețelei.

Luând în calcul și eventualele șocuri hidraulice (lovitura de berbec).

Importanța diagramei de debit

Producătorii de armături pun la dispoziție diagrame de debit pentru fiecare model.

Utilizarea acestor diagrame este metoda cea mai sigură pentru a evita “supradimensionarea” (care duce la costuri inutile și instabilitate în reglaj) sau “subdimensionarea” (care duce la pierderi de energie și avarii).
