Mufă electrofuziune – Ghid complet despre funcționare

Mufă electrofuziune – Ghid complet despre funcționare – Mufele de electrofuziune sunt componente esențiale în realizarea îmbinărilor sigure și durabile în sistemele de conducte din polietilenă (PE).

Ele sunt utilizate pe scară largă în rețelele de apă potabilă, gaz, canalizare sub presiune, sisteme industriale și aplicații agricole.

Datorită tehnologiei moderne de sudare prin electrofuziune, aceste mufe oferă o îmbinare etanșă, rapidă și extrem de rezistentă, chiar și în condiții dificile.

Ce este o mufă de electrofuziune? – Mufă electrofuziune – Ghid complet despre funcționare

O mufă de electrofuziune este un fiting realizat din polietilenă (de obicei PE100), prevăzut la interior cu o rezistență electrică spiralică.

Atunci când i se aplică curent printr-un aparat special de sudură, spirala se încălzește și topește materialul atât la interiorul mufei, cât și la suprafața conductei.

Cele două elemente se contopesc, formând o îmbinare solidă, perfect etanșă.

Tehnologia este folosită mai ales în situații în care fiabilitatea maximă este obligatorie — rețele de gaz, apă potabilă, instalații îngropate, zone greu accesibile sau medii unde vibrațiile sunt frecvente.

Cum funcționează procesul de electrofuziune – Mufă electrofuziune – Ghid complet despre funcționare

---

Procesul implică trei etape principale:

1. Pregătirea conductelor – Mufă electrofuziune – Ghid complet despre funcționare

Pentru o sudură reușită, conductele trebuie:

• tăiate perfect drept;
• calibrate;
• răzuite (pentru îndepărtarea stratului oxidat);
• curățate și degresate;
• aliniate corect în dispozitive speciale.

Calitatea pregătirii determină peste 70% din succesul îmbinării.

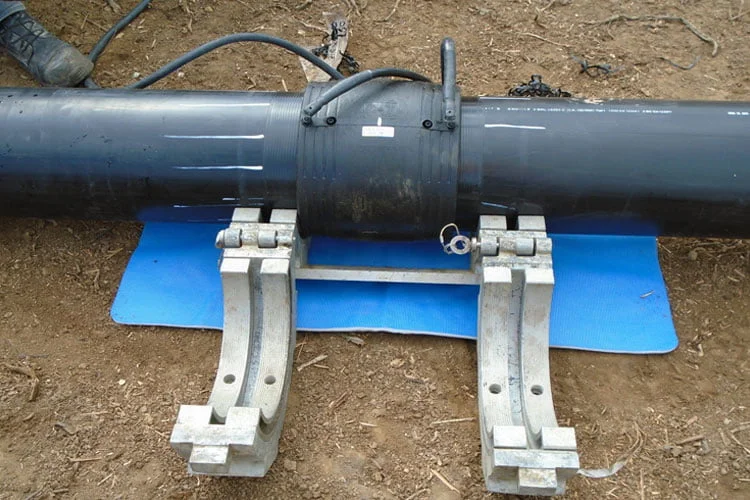

2. Introducerea conductelor în mufă – Mufă electrofuziune – Ghid complet despre funcționare

Conductele sunt împinse în mufă până la marcaj, asigurându-se că adâncimea de inserție este respectată. Trebuie evitat orice joc sau nealiniere.

3. Sudarea propriu-zisă – Mufă electrofuziune – Ghid complet despre funcționare

Aparatul de electrofuziune transmite curent prin bornele mufei (cod de bare sau parametri manuali). Spirala internă se încălzește, topind uniform materialul.

După răcire, îmbinarea devine extrem de rezistentă și complet etanșă.

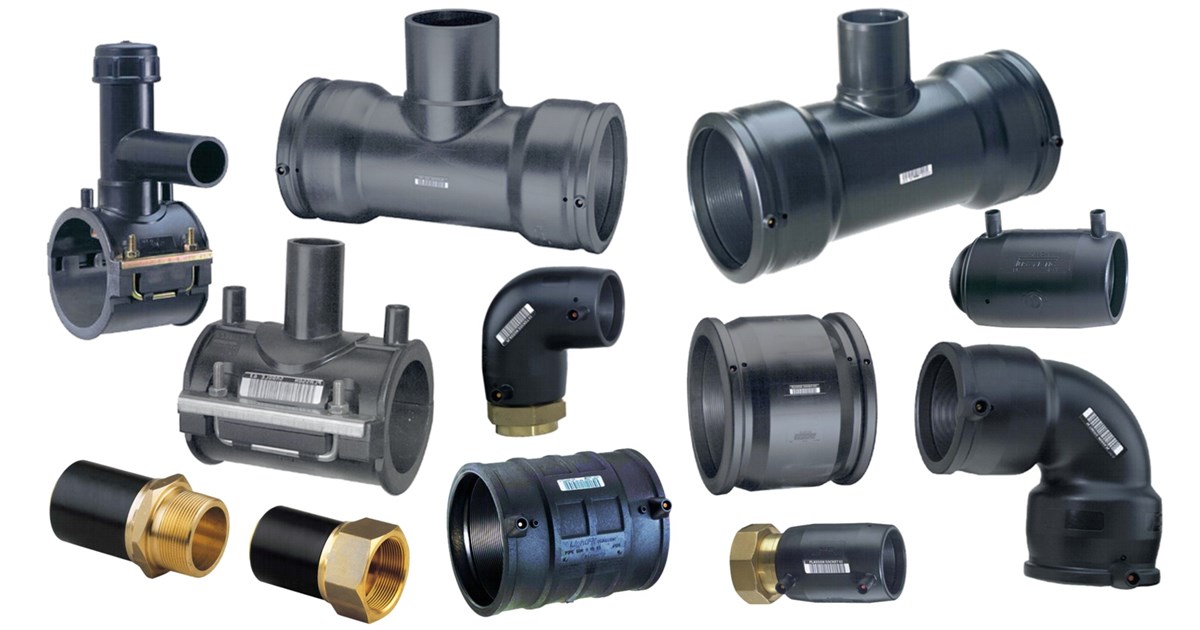

Tipuri de mufe de electrofuziune – Mufă electrofuziune – Ghid complet despre funcționare

Există numeroase modele, fiecare adaptat unei aplicații specifice:

1. Mufă electrofuziune dreaptă

Pentru îmbinarea conductelor de același diametru.

2. Mufă reducție (teacă reducătoare)

Permite conectarea a două conducte cu diametre diferite.

3. Coturi de electrofuziune

Disponibile la 45°, 90° etc.

4. Teuri electrofuziune

Pentru ramificații de rețea.

5. Robineți și supape electrofuziune

Pentru controlul debitului în rețele PE.

6. Bride de electrofuziune și derivări

Folosite pentru perforarea sub presiune sau conectarea la accesorii metalice.

În funcție de aplicație, mufele pot fi proiectate pentru presiuni PN10, PN16 sau chiar mai mari.

Avantajele mufelor de electrofuziune

1. Etanșeitate excelentă

Ionii de material se îmbină perfect prin topire, asigurând o sudură de calitate superioară.

2. Durabilitate mare

Îmbinarea rezistă chiar și zeci de ani în sol, medii corozive sau sub presiune.

3. Posibilitate de instalare în spații restrânse

Nu este nevoie de flacără sau de aparate voluminoase.

4. Siguranță crescută

Ideal pentru rețele de gaz, unde riscul de scurgeri trebuie minimizat.

5. Precizie ridicată

Aparatele moderne controlează automat timpul și tensiunea de sudură, reducând erorile umane.

6. Flexibilitate

Pot fi folosite la o gamă largă de diametre (de la 20 mm până la peste 1000 mm).

Unde se folosesc mufele de electrofuziune

1. Rețele de gaz

Standardul pentru conductele din PE pentru gaz — oferă siguranță excelentă și rezistență la vibrații.

2. Rețele de apă potabilă

Fără risc de contaminare și complet anticorozive.

3. Rețele de canalizare sub presiune

Pot rezista la presiuni ridicate și la mișcările solului.

4. Instalații industriale

Transport de chimicale, nămoluri, lichide industriale.

5. Agricultură și irigații

Fiind ușor de montat și durabile, sunt ideale pentru sisteme extinse de irigații.

Greșeli frecvente în utilizarea mufelor de electrofuziune

1. Lipsa răzuirii conductei – Mufă electrofuziune – Ghid complet despre funcționare

Stratul oxidat împiedică sudura corectă.

2. Alinierea incorectă – Mufă electrofuziune – Ghid complet despre funcționare

Poate duce la scurgeri sau la eșuarea sudurii.

3. Manipularea îmbinării înainte de răcire – Mufă electrofuziune – Ghid complet despre funcționare

Uneori duce la deformarea sau slăbirea îmbinării.

4. Folosirea aparatelor defecte – Mufă electrofuziune – Ghid complet despre funcționare

Un aparat necalibrat poate supraîncălzi sau subîncălzi spirala.

Cum alegi o mufă de electrofuziune potrivită – Mufă electrofuziune – Ghid complet despre funcționare

Atunci când alegi o mufă, ține cont de:

• diametrul conductelor (D20 – D1000+);
• presiunea maximă (PN10, PN16);
• materialul (PE80, PE100 – cel mai des PE100);
• aplicație: apă, gaz, canalizare etc.;
• producătorul (Georg Fischer, Friatec, Plasson, Radius, Elysee etc.);
• certificările pentru gaz sau apă potabilă.

Concluzia Troiainstalatii.ro

Mufele de electrofuziune reprezintă una dintre cele mai sigure, rapide și durabile soluții pentru îmbinarea conductelor din polietilenă.

Ele permit realizarea unor rețele stabile și fără scurgeri, fiind esențiale în domeniul utilităților moderne.

Cu pregătirea corectă a conductelor și instrumentele adecvate, electrofuziunea oferă performanță maximă și o durată de viață de zeci de ani.
