Vane industriale – tipuri și funcții
sept.
Vane industriale – tipuri și funcții – Vanele industriale joacă un rol esențial în controlul fluxurilor de fluide (lichide, gaze, abur etc.) în diverse procese industriale, cum ar fi cele din industria chimică, petrochimică, alimentară, energetică sau de tratare a apei.
Ele permit pornirea, oprirea, reglarea, dirijarea și controlul presiunii și debitului fluidelor prin conducte și echipamente.
Alegerea corectă a tipului de vană este esențială pentru funcționarea sigură, eficientă și economică a instalațiilor.
Una dintre cele mai importante modalități de clasificare a vanelor industriale este în funcție de principiul de funcționare – adică modul în care acestea controlează fluxul de fluid.
În cele ce urmează, vom analiza principalele tipuri de vane, împărțite în categorii după modul în care acestea acționează asupra fluidului.
1. Vane cu obturator (Gate Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare:
Vana cu obturator funcționează prin ridicarea sau coborârea unui obturator plan (similar unei uși) care blochează sau eliberează complet secțiunea de curgere.
Caracteristici:
- Se utilizează în principal pentru oprirea și pornirea fluxului, nu pentru reglaj.
- Când este complet deschisă, oferă o rezistență minimă la curgere.
- Necesită mai multe rotații pentru deschidere/închidere completă.
Aplicații:
- Rețele de distribuție apă
- Industrie petrolieră
- Sisteme de abur
2. Vane cu ventil (Globe Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare – Vane industriale – tipuri și funcții
Globe valve are un disc mobil care se deplasează vertical pe o șa de etanșare, permițând controlul precis al debitului.
Caracteristici:
- Ideală pentru reglarea debitului.
- Pierderi de presiune mai mari decât la vanele cu obturator.
- Ușor de întreținut și manevrat.
Aplicații:
- Sisteme de răcire
- Circuite de abur de joasă presiune
- Procese chimice
3. Vane cu bilă (Ball Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare:
Ball valve utilizează o bilă perforată (cu un orificiu central) care se rotește la 90°, aliniind orificiul cu direcția de curgere sau blocând-o complet.
Caracteristici:
- Deschidere/închidere rapidă (sfert de tură).
- Bună etanșare.
- Nu este recomandată pentru reglarea debitului (poate eroda bila).
Aplicații:
- Sisteme de gaz natural
- Conducte de lichide corozive
- Aplicații unde este necesară operare rapidă

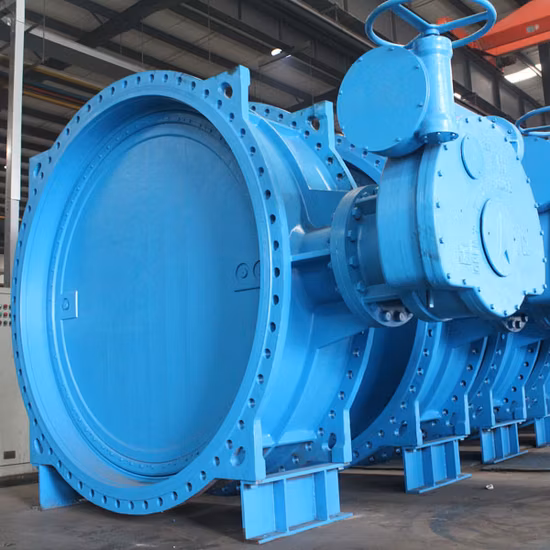

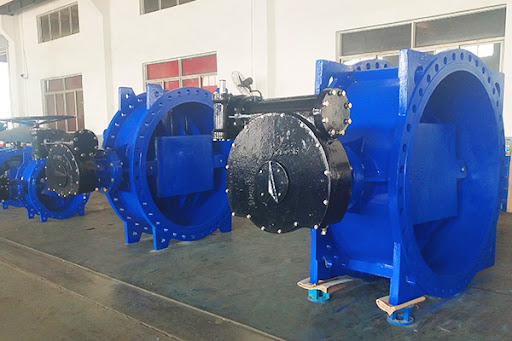

4. Vane fluture (Butterfly Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare:
Un disc plat (fluture) se rotește pe un ax central perpendicular pe direcția de curgere, reglând debitul fluidului.
Caracteristici:
- Compactă, ușoară și cu acționare rapidă.
- Poate fi utilizată și pentru reglajul debitului.
- Mai puțin etanșă decât vana cu bilă sau ventil în unele aplicații.
Aplicații:
- Sisteme HVAC
- Transport apă potabilă și uzată
- Aplicații marine
5. Vane cu ac (Needle Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare:
Are un ac conic care intră într-un scaun conic, permițând un control foarte precis al debitului.
Caracteristici:
- Control fin, ideal pentru aplicații de laborator sau presiuni joase.
- Nu este adecvată pentru volume mari de fluid.
Aplicații:
- Sisteme de dozare
- Laboratoare chimice
- Echipamente de testare
6. Vane de reținere (Check Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare – Vane industriale – tipuri și funcții
Permite curgerea fluidului doar într-o singură direcție. Se deschide automat la curgerea fluidului și se închide când fluxul se oprește sau revine.
Tipuri:
- Cu clapetă
- Cu bilă
- Cu piston
Aplicații:
- Prevenirea refluxului în pompe
- Sisteme de apă potabilă
- Sisteme industriale de protecție la suprapresiune
7. Vane de siguranță (Relief/Safety Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare:
Se deschide automat când presiunea într-un sistem depășește o limită prestabilită, eliberând excesul pentru a proteja instalația.
Caracteristici:
- Critice pentru siguranță.
- Se pot recalibra.
- Unele modele se închid automat, altele manual.
Aplicații:
- Cazane de abur
- Sisteme de gaz comprimat
- Sisteme hidraulice
8. Vane cu diafragmă (Diaphragm Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare:
O membrană flexibilă (diafragmă) este apăsată pe un scaun pentru a închide fluxul.
Caracteristici:
- Foarte bune pentru fluide agresive sau vâscoase.
- Fără cavități interne → ușor de curățat.
- Nu sunt potrivite pentru presiuni foarte mari.
Aplicații:
- Industrie farmaceutică
- Alimentară
- Procese sterile
9. Vane cu piston (Plug Valve) – Vane industriale – tipuri și funcții
Principiu de funcționare:
Un dop cilindric sau conic cu un orificiu se rotește în interiorul corpului vanei pentru a deschide sau închide fluxul.
Caracteristici:
- Operare rapidă.
- Design simplu, fiabil.
- Unele modele permit reglajul debitului.
Aplicații:
- Aplicații de izolare
- Industrie chimică
- Sisteme de petrol și gaze
Concluzie – Vane industriale – tipuri și funcții
Clasificarea vanelor industriale în funcție de principiul de funcționare este esențială pentru înțelegerea modului în care acestea pot fi utilizate eficient în diverse aplicații industriale.
Fiecare tip de vană are avantaje și limitări, iar alegerea greșită poate duce la pierderi de eficiență, probleme de siguranță și costuri suplimentare.
În funcție de cerințele sistemului – presiune, temperatură, tipul de fluid, necesitatea de reglare sau doar de izolare – inginerii trebuie să aleagă tipul optim de vană.
Luând în considerare și aspectele legate de mentenanță, automatizare și durabilitate.
